はぃはぃ♪【JGカスタム】を始めてから妙に更新頻度が上がっているえぼるぶです、どぉも。

…て言うより。
【TEJカスタム】の改造記事の際に、過去の作業内容を纏めて記事にしてたンですが…
やぁ~っぱ、時間が経つとメンドくさくなる上に、過去の内容を忘れてたりして、記事一つ書くのにエッライ時間掛ったりして(^_^;)

なので、出来るだけ作業後に余り時間を置かずに更新していこぉかなぁ~…と。
…いつまで続くか、自信はないですがwww


拍手[0回]




さて~~~でわ本題へと入りましょうか☆


前回は、バスウッド材(3Pボディ用板材)からJGシェイプを切り出すまでを紹介しましたので~




今回は『P.U.キャビティ』やら『エルボー・コンター』辺りの加工に入りましょう☆

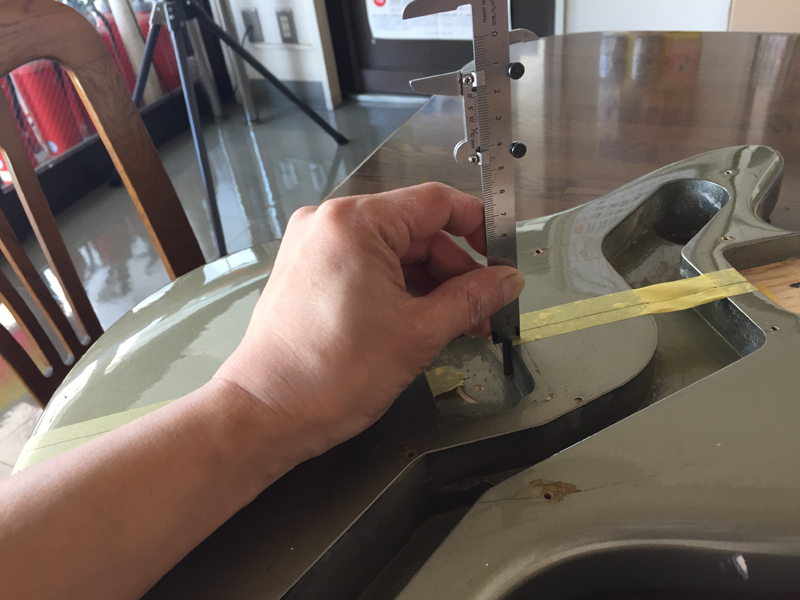

画像・左:今回の自作JGボディは、基本的に【FERNANDES JG-55】をベースにしてるンで、P.U.キャビティ廻りの寸法は、取り敢えずそのまま受け継ぎます。
…とは言え、このJGに乗せる予定のリアP.U.が一般的なハムバッカーではない上、そのP.U.がまだ手元にはないので、正確な寸法も判りませんしね。
なので、一先ずは元々のJGボディのキャビティ寸法(深さ等)に合わせて、ザグっておきましょう。

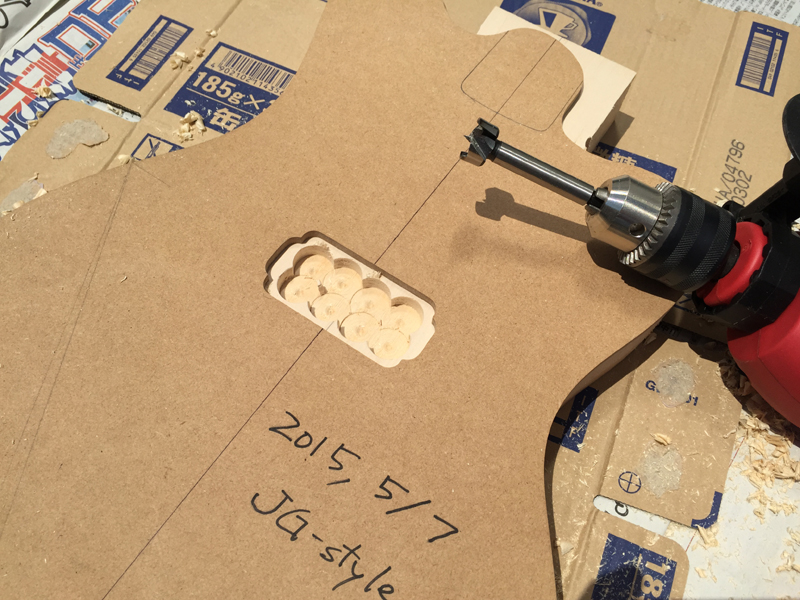

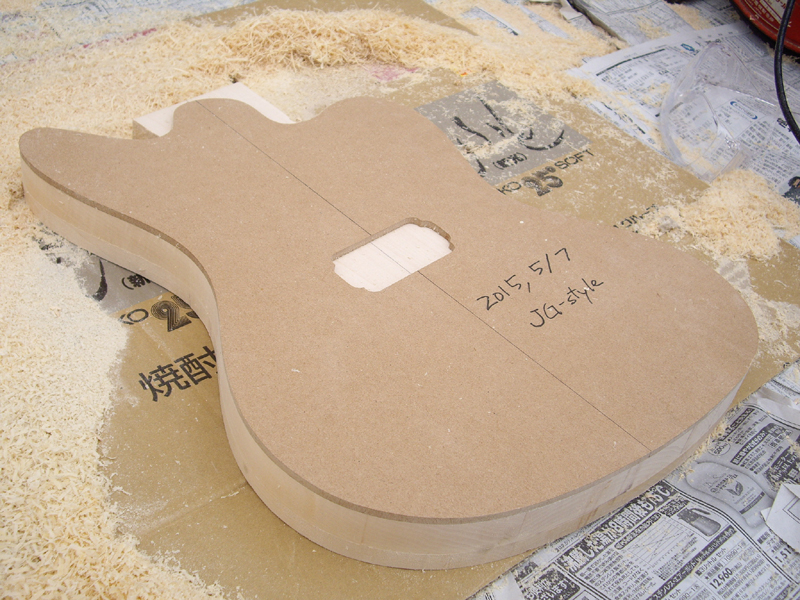

画像・中央:前回の作業時から貼りっ放し(^_^;)の『ボディ&P.U.キャビティ・テンプレート』を使って、リアP.U.キャビティのザグりをしちゃいましょう☆
…て事で、毎度の如くトリマービットの負担軽減の為に、ボアビットを使って一先ず10mm程大雑把に彫り落としておきます。

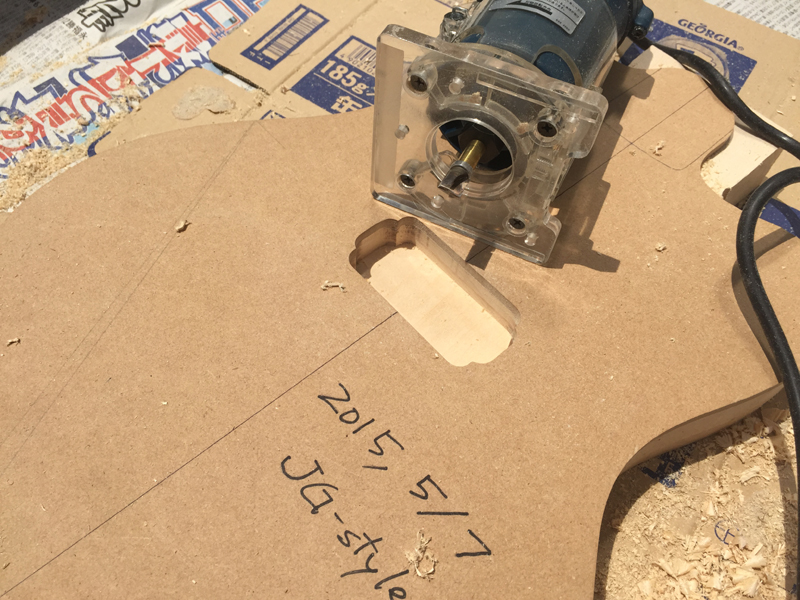

画像・右:ンでもって。
ボアビットで彫り落とした深さまで、テンプレートに沿ってコロ付きビットで一気に整形しときます。
この後は、一旦テンプレートを外し…既に彫り込んだキャビティの壁をガイド代りにして、徐々に16mmまで彫り落とします。




さてお次は、P.U.からの配線を通す為の通線溝を彫り落としていきます。

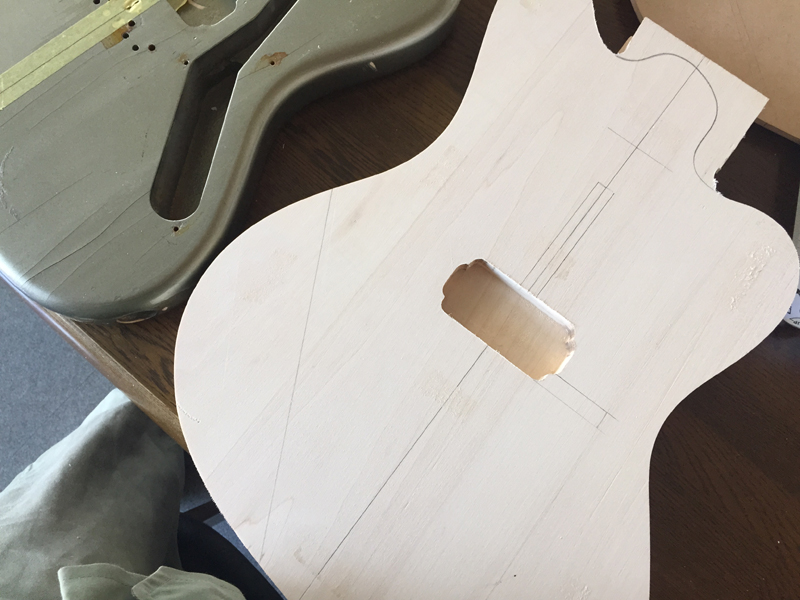

画像・左:今回の【JGカスタム】では、元々のJG同様にピックガードを使うンで…ザックリとボディトップから通線溝を彫れますね♪
画像では『リアP.U.からフロントP.U.までの通線溝』『リアP.U.からコントロール・キャビティまでの通線溝』の予定線を描いてあります。
画像左上に写ってる元々のボディと較べて…既にこの時点で溝の取り回しが違いますね(^_^;)
まぁ、要は出来るだけ材を余計に削ったりして『ボディの肉』を減らさずに済むように…って感じでしょぉかね☆

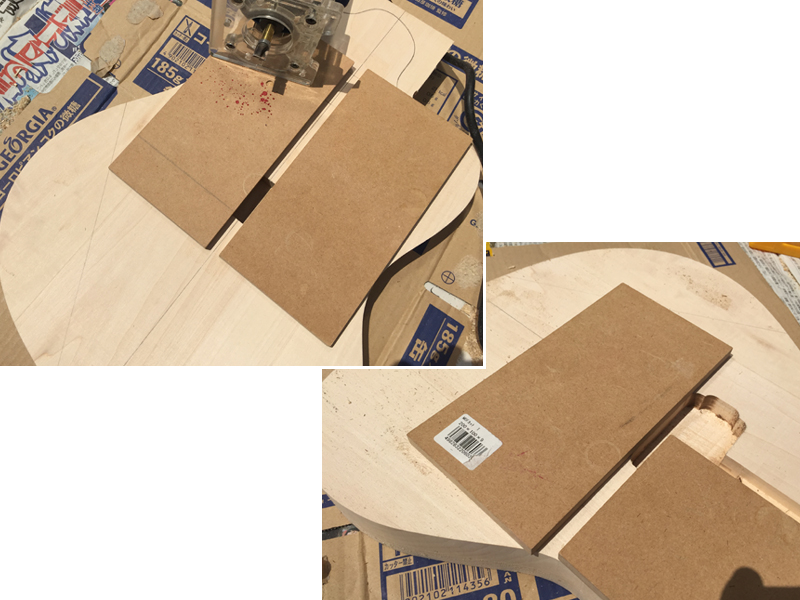

画像・中央:通線溝は、この通り只の直線なンでテンプレートとかは作らずに、フロントP.U.キャビティへ(画像左上)コントロール・キャビティへ(画像右下)の予定線に合わせてMDF板を貼り付け、ガイド代りにします。
…て言うか…写真を見てて、今さら気付きましたが…
通線溝の予定線は、綺麗に『L字』になってたンで…何も2回に分けて彫る事なかったンじゃなかろぉかと(^_^;)
ま、いっかwww

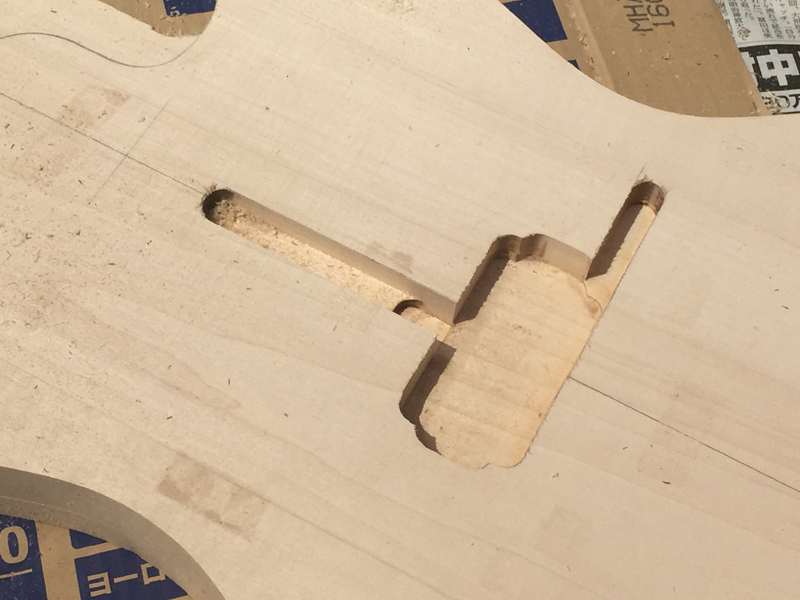

画像・右:…で、こぉなる訳ですなwww
でもね?(^_^;)
実はココで一つ『アホらしいポカ』やってます(爆)…その『ポカ』は下の方でw




でもって今度は、エルボーコンター部を削り落とします。

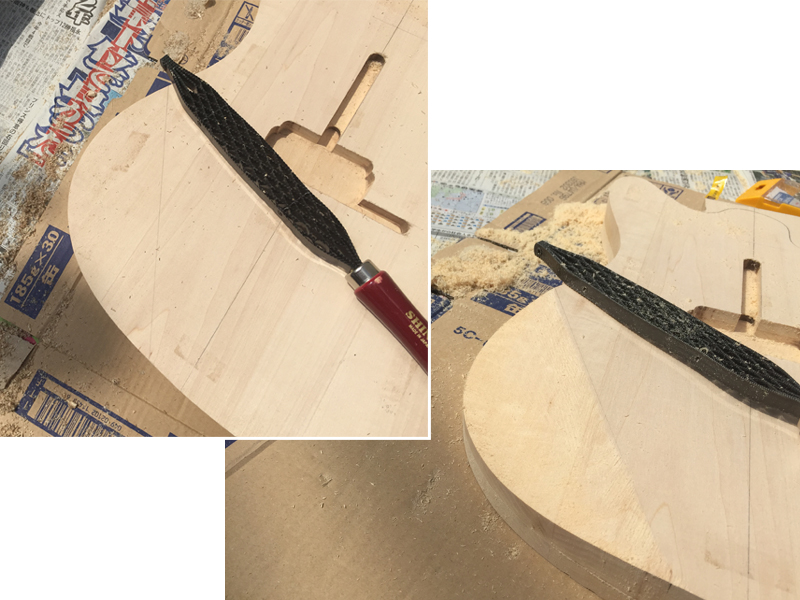

画像・左:前もって大雑把に予定線を入れておいた場所を「鋸やすり」でひたすらに削って行きます。
【TEJカスタム】の時の「ウエストコンター」と同様のやり方ですが…やっぱ疲れます(^_^;)

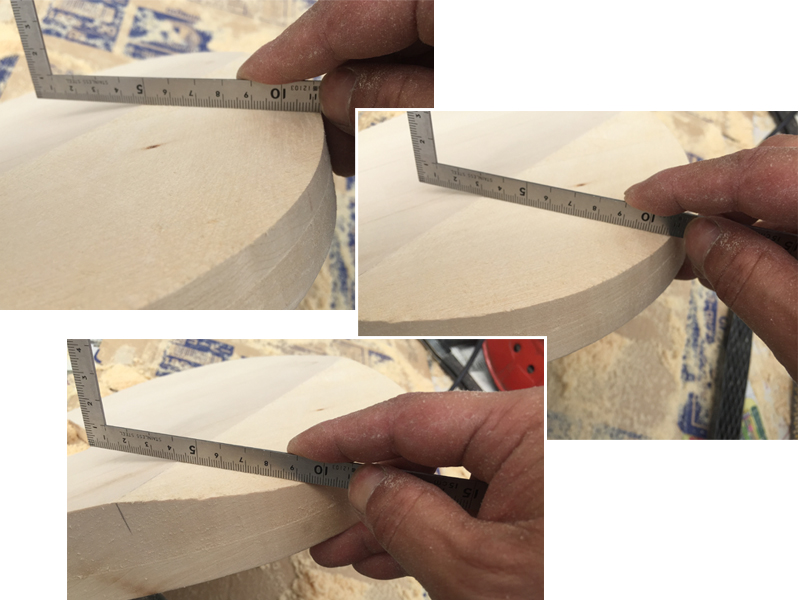

画像・中央:粗方削った後は、コンター部の平面を確認していきます。
ココが波打ってたりすると、みっともないですからねぇ~w
しかも今回はこのコンター部にもラミネートしますんで、その意味からも波打ちがあると上手く接着出来ませんし…
現状…大体良さそうですね。

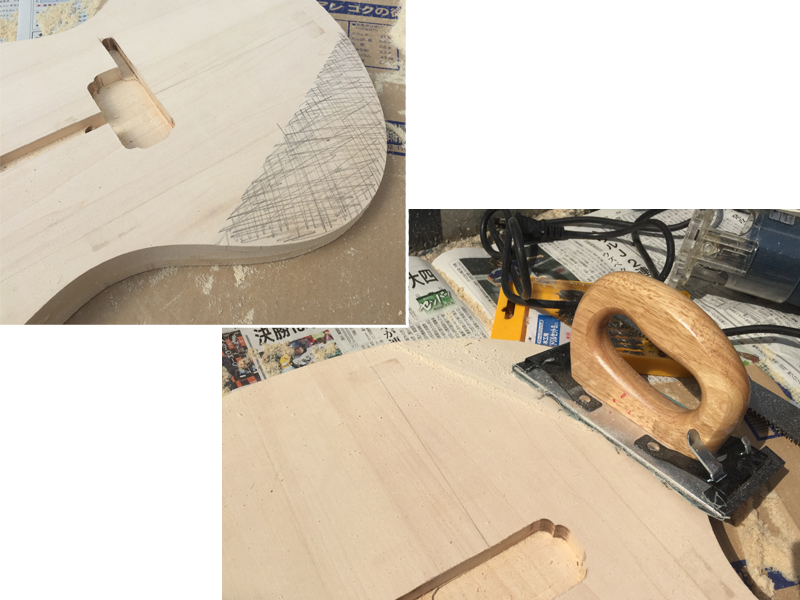

画像・右:おやおや…何ですか、このラクガキはw
この状態でヤスリ掛けしていくと、凹ンでる所のラクガキだけが消えずに残りますから、ウネりや波打ちが更にハッキリと判ります。
この「ラクガキ⇒ヤスリ掛け」を何度か繰り返し、コンター部の平面をしっかりと出していきます。

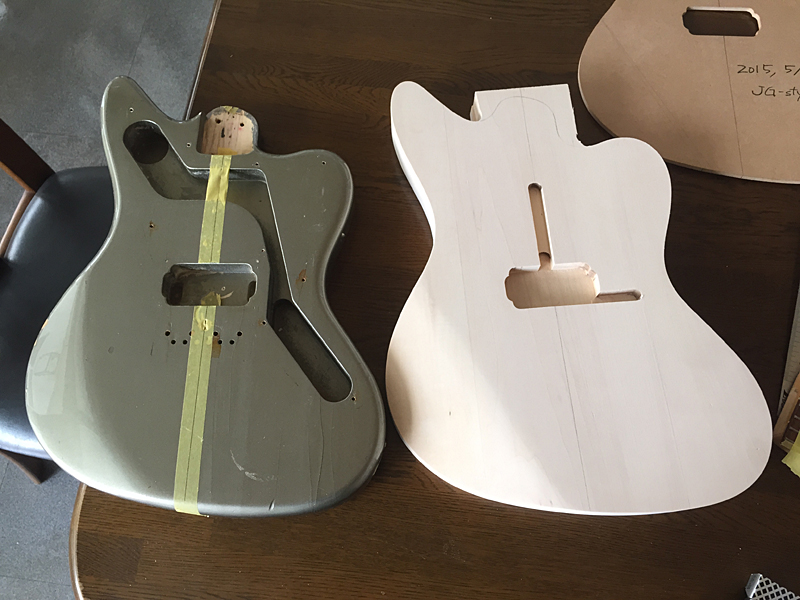

画像・左:一先ず、作業が一段落したので、職場の事務所に避難です(^_^;)
この日も、5月の下旬だと言うのに20度代後半の夏日とも言える暑さだったので、さすがに喉渇きましたw
水分補給と喫煙の為に事務所へ戻り、元のJGボディと並べてみたトコロですな。
通線溝のレイアウトがまるで違うので別のギターの様ですねw
しかも自作ボディの方は全く塗装も施されていない膨張色の上に、まだエッヂも落としてないので、同じ大きさの筈が一回りくらい大きく見えます。
エルボーコンターの処理も、元々のJGボディの様に曲線的なモノにしようかとも思いましたが、1枚上に貼り付ける事もあり、現状では直線的です。
ラミネートが終った後に、状況を見て、僅かに曲線的にはしようと思っています。

画像・右:取り敢えず、エルボーコンターはこんな感じですね☆
このまま終わりであろうと、1枚上に貼り付けようと、ボディトップ面とコンター面の境目が角張っていたらカッコ悪いですし、この角も綺麗に落としてあります。




さてココで、例の『アホらしいポカ』です(爆)

上の「画像・左」で元々のJGボディと並べた瞬間に気付いてしまったンですが…
リアP.U.キャビティからコントロールキャビティへ繋がる通線溝…コレがマズいンです(^_^;)
位置に関しては色々と悩んだ末、写真の溝の位置より少し上の出っ張り部分辺りから…と言うのも考えましたが…
その出っ張りはリア・ハムの取り付け足が納まる部分なので、配線を通す余裕が余りない為、結局無難な写真の位置に納まったンですが…
リア・ハムもピックガードに付ける方法ならば、全く問題ないンですが、今回はリアのみエスカッション留めをする予定なので…
エスカッションは4隅をネジ留めしますよね?
…はい、エスカッションの右下のネジ留めが出来ないのですコレじゃwww

一応、ボディ表面に4mm厚の板を1枚貼り付けるので、ネジ留め箇所は確保出来るンですが…
4mmしかネジ込めないのは強度的に不安(>_<;)


…と言う事で。

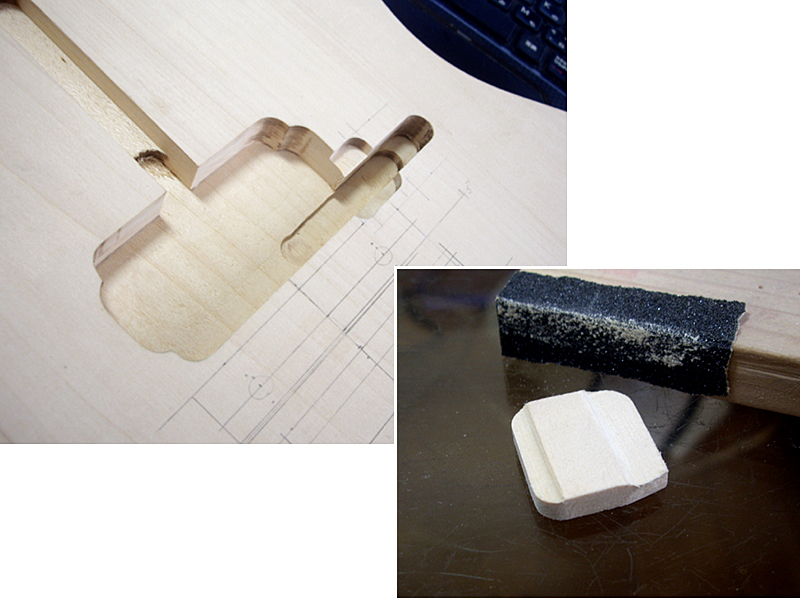

画像・左:通線溝の一部を、こんな風に削り込んで(左上)
ボディを切り出した後に残ったバスウッド材から、こんなモンを削り出して(右下)

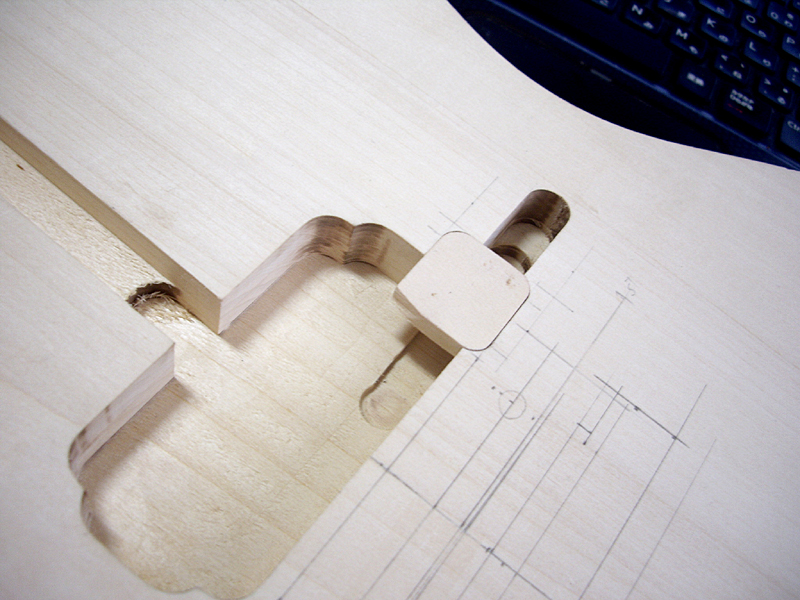

画像・中央:こぉしますw
タイトボンドを使って接着した後、僅かに開いた隙間にエポキシ系木部パテを塗り込んで…

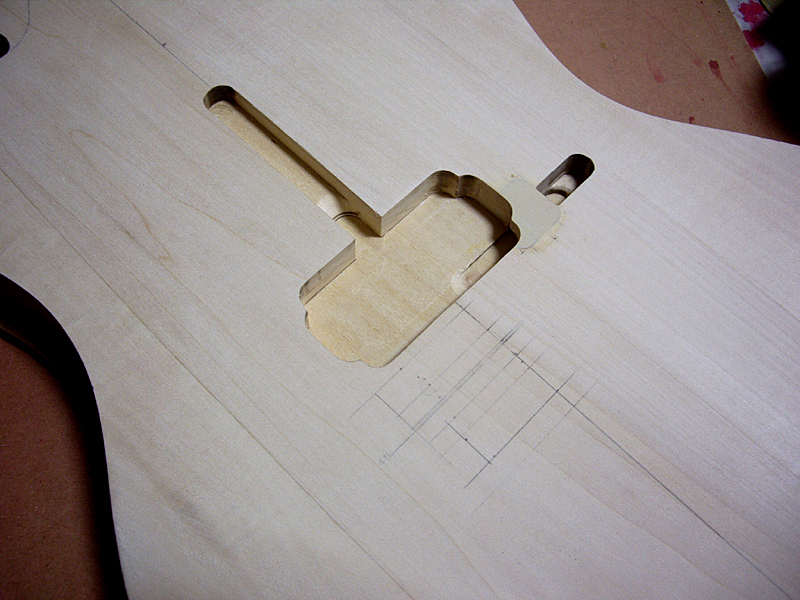

画像・右:最終的には、こぉなりました(^_^;)
4mm厚のトップ材と、このバスウッドから削り出した6mm厚の穴埋めで、10mmのネジ留めが出来るので大丈夫でしょう(ほっ)



まぁ~~~、相変わらず色々とポカやりながら進めてますが…
やっぱ造るのって楽しいですな☆
…まだ、完全に完成した個体が1本もないのが寂しいトコですが、並行作業中のTEJの方は、次第に先が見えてきたので頑張りますわ☆


…と言った処で、今回はこの辺にしておきましょうか☆

でわでわ、本日はこの辺で♪
